¿Qué es una celda de carga tipo S (también conocida como sensor de fuerza tipo viga en S)?

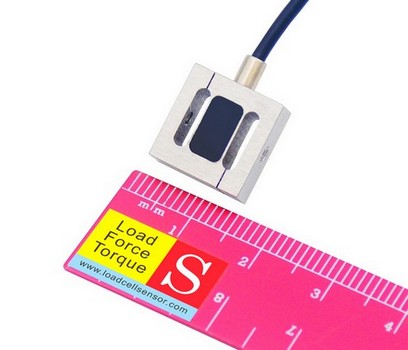

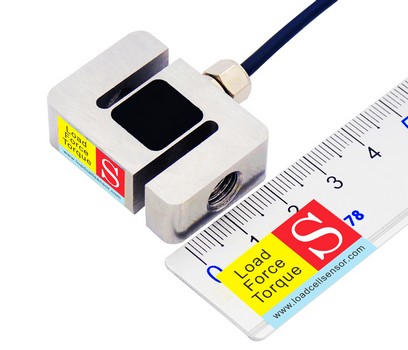

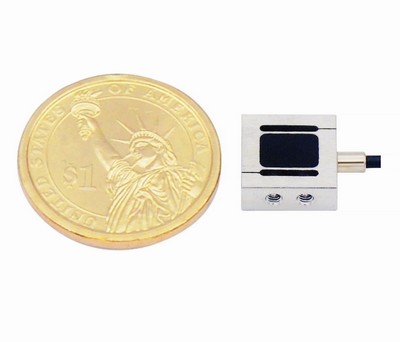

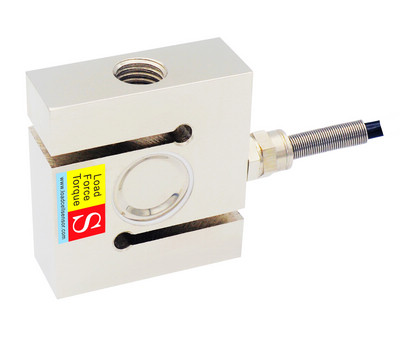

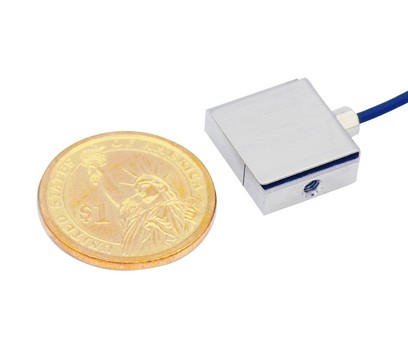

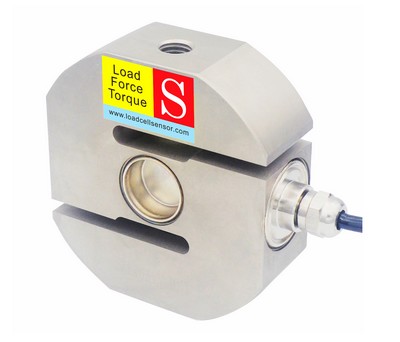

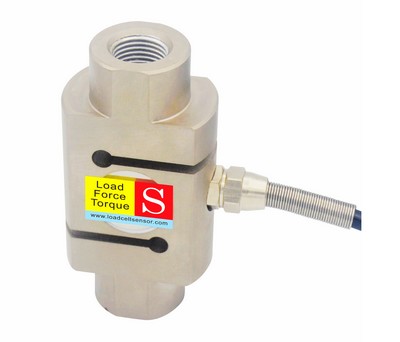

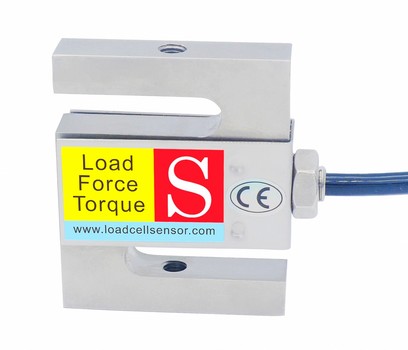

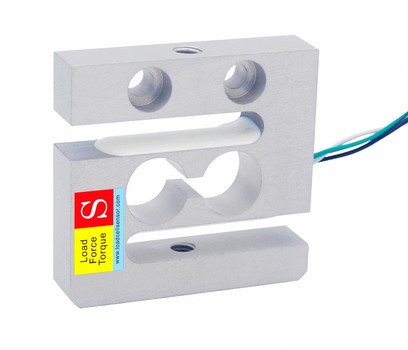

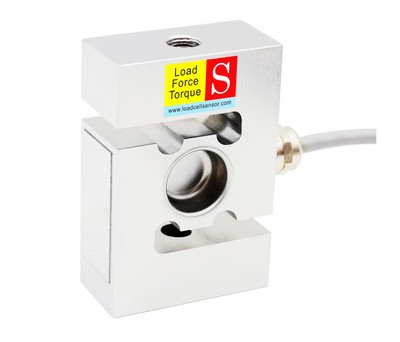

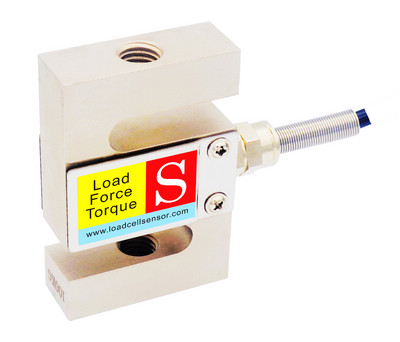

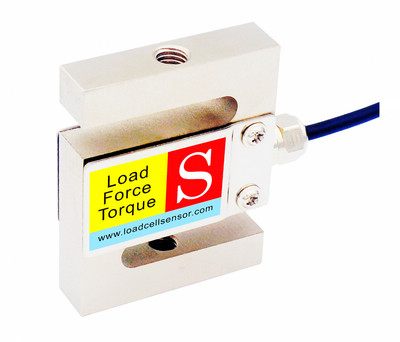

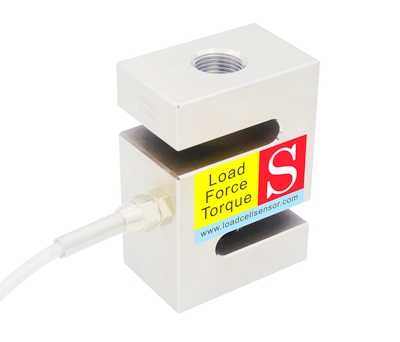

Una celda de carga tipo S en miniatura utiliza un elemento elástico con una geometría similar a la letra S para medir fuerzas axiales en ambas direcciones. También conocida como sensor S-beam, esta configuración resulta especialmente adecuada para aplicaciones que requieren detectar fuerzas de tracción y compresión. Su estructura compacta permite instalarla en espacios reducidos, por lo que es apropiada para sistemas de pesaje, equipos de ensayo, maquinaria industrial, automatización y otros dispositivos de medición de fuerza.

El elemento elástico puede fabricarse en aluminio, acero aleado o acero inoxidable, según la capacidad de carga, resistencia mecánica y condiciones ambientales requeridas. Cuando se aplica una fuerza, el elemento sensible experimenta una pequeña deformación controlada. Las galgas extensiométricas instaladas sobre la zona elástica detectan este cambio y lo convierten en una señal eléctrica proporcional mediante un puente de Wheatstone completo. La salida, normalmente expresada en mV/V, puede conectarse a un indicador, amplificador, PLC o sistema de adquisición de datos para obtener una medición precisa.

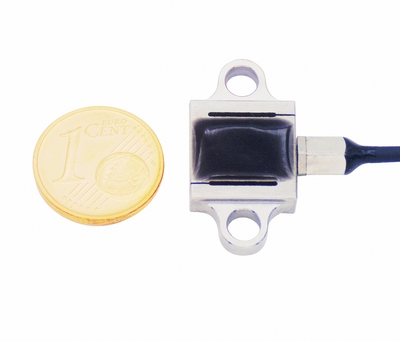

Una característica importante de la célula de carga de viga en S es su configuración de montaje con conexiones roscadas en ambos extremos. Según las necesidades de instalación, pueden utilizarse accesorios como cáncamos, ganchos, rótulas, botones de carga o varillas roscadas. Esta disposición facilita tanto el pesaje suspendido como la medición de fuerza en línea, además de simplificar la integración del sensor en diferentes estructuras mecánicas. Sus aplicaciones incluyen el pesaje de tanques y tolvas, ensayos de materiales, pruebas de fatiga, monitorización estructural y control de procesos industriales.

Gracias a su capacidad para detectar cargas en sentidos opuestos, una celda de carga de compresión y tracción puede utilizarse en equipos donde la dirección de la fuerza cambia durante el funcionamiento. Esta característica resulta útil en sistemas de ensayo, actuadores, mecanismos automatizados y aplicaciones de control de fuerza. En función del modelo y del rango seleccionado, el sensor puede medir tanto fuerzas de empuje como de tracción manteniendo una respuesta estable y repetible dentro de su capacidad nominal.

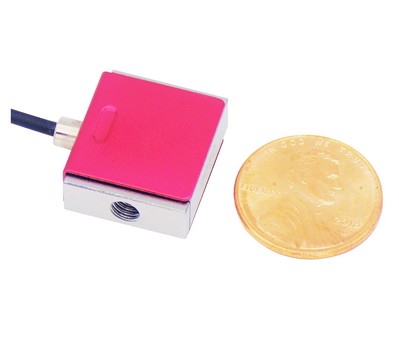

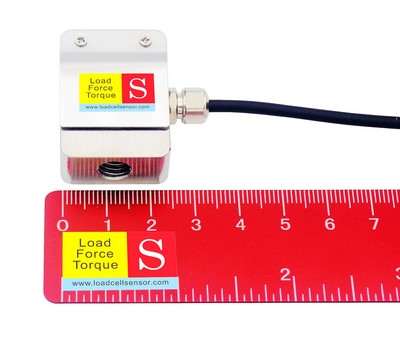

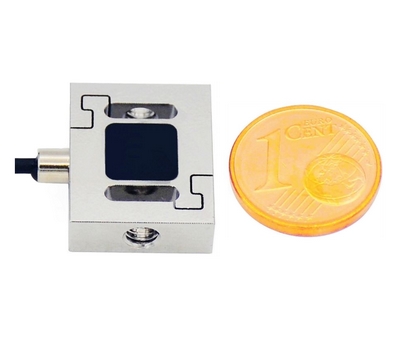

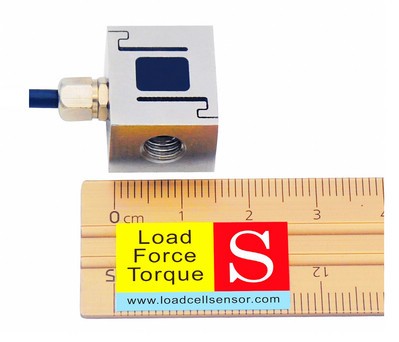

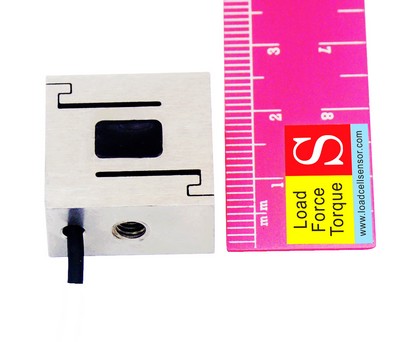

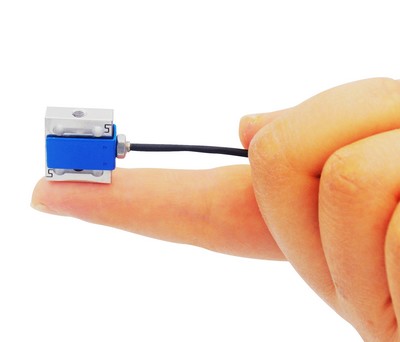

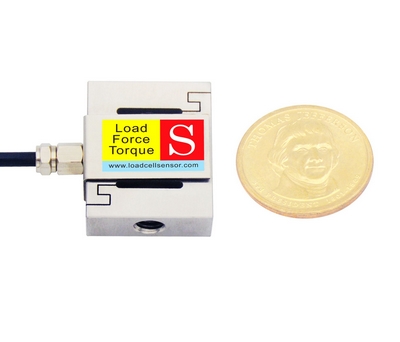

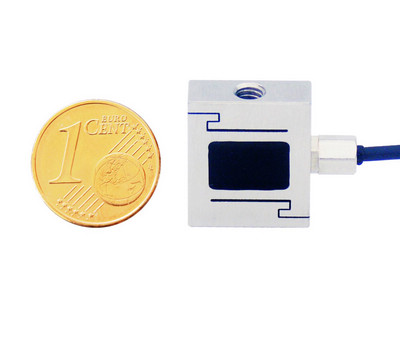

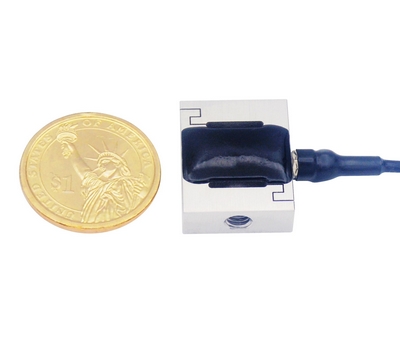

Para aplicaciones que requieren una solución compacta, un sensor de fuerza en miniatura puede integrarse en instrumentos de precisión, equipos de prueba y sistemas con espacio limitado. LCS ofrece sensores tipo S con capacidades desde 100 g hasta 20 toneladas (1 N a 200 kN), con una precisión de hasta el 0,02 % de la capacidad nominal, protección IP68 y tamaños de rosca desde M2 hasta M36. Los modelos también pueden configurarse como un transductor de fuerza bidireccional para aplicaciones que necesitan medir tensión y compresión. LCS proporciona además diseños personalizados según la capacidad, dimensiones, materiales, roscas, configuración de montaje y requisitos de salida eléctrica para proyectos OEM y aplicaciones especializadas.
