Según los principios de producción, las celdas de carga son de los siguientes tipos: celdas de carga piezoeléctricas, celdas de carga capacitivas, celdas de carga neumáticas, celdas de carga hidráulicas, celdas de carga de alambre vibrante y celdas de carga extensímetro. Loadcellsensor Technology Corporation Limited produce células de carga, sensores de fuerza y transductores de torsión basados únicamente en tecnología de galgas extensométricas con configuración de puente completo de Wheatstone.

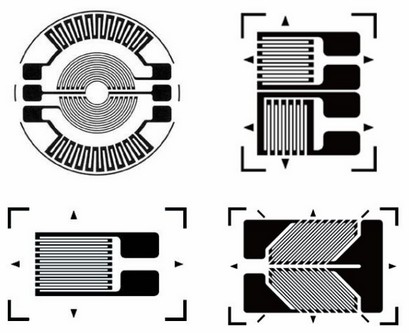

Los extensómetros vienen en una variedad de configuraciones, pero están construidos principalmente con alambre o lámina muy fina, dispuestos en forma de rejilla y unidos a un respaldo flexible que permite unirlos fácilmente a un material de resorte. Cuando se altera la forma de la galga extensométrica, se produce un cambio en su resistencia eléctrica. El cable o la lámina del extensómetro está dispuesto de tal manera que, cuando se aplica fuerza en una dirección, se produce un cambio lineal en la resistencia que luego se puede medir como un cambio de voltaje. Dado que este cambio en la salida es proporcional a la cantidad de peso aplicado, el peso del objeto se puede determinar a partir del cambio de voltaje.

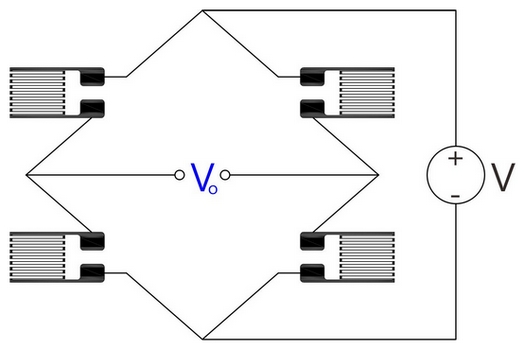

Hay muchas permutaciones posibles del número de galgas extensométricas, sus orientaciones, la geometría de la celda de carga y las ubicaciones de las galgas extensométricas en la celda de carga. La más común es una configuración con cuatro galgas extensométricas para formar un puente completo de Wheatstone, como muestra la imagen de arriba. La tensión de alimentación V es una tensión CC constante, la tensión de salida se mide en Vo. Si la resistencia de los cuatro medidores es igual, Vo es cero, Vo cambiará si la resistencia del puente cambia, lo que sucede cuando se carga la celda de carga. El cambio en Vo suele ser muy pequeño y también es proporcional al voltaje de suministro V; por lo tanto, la salida nominal (sensibilidad) de una celda de carga se especifica como el número de milivoltios por voltio de voltaje de suministro.

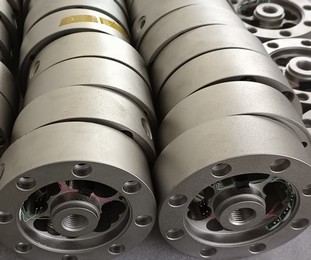

El elemento elástico metálico de los sensores de carga normalmente está hecho de aluminio, acero aleado y acero inoxidable, y se puede procesar en varias formas y estructuras, como viga en S, viga de corte, punto único, tipo botón, estilo panqueque, recipiente y otras dimensiones. En algunos casos pueden ser necesarios procesos de tratamiento térmico y tratamiento de superficies. El área de unión del medidor de tensión debe pulirse para proporcionar una superficie de adherencia suave. Algunos modelos necesitarán compensación de temperatura adicional y compensación del módulo de Young para lograr la precisión deseada; es necesario realizar un ajuste de esquina para sensores de pesaje descentrados.
Para aplicaciones OEM y tareas de medición especiales, LCS se complace en trabajar con nuestros clientes para brindar soluciones totalmente personalizadas para la medición de peso, fuerza y torsión.
