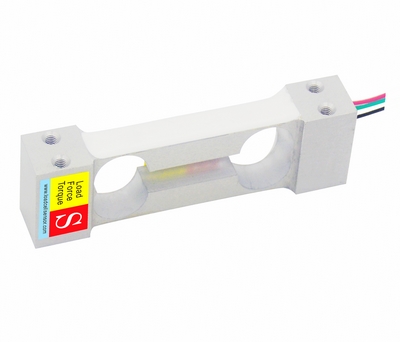

¿Qué es una celda de carga de punto único?

Las células de carga de un solo punto son un tipo de transductor de peso diseñado específicamente para medir cargas descentradas en una única plataforma de pesaje, también conocidas como células de carga tipo viga. La característica definitoria de un sensor de un solo punto es su capacidad para acomodar cargas excéntricas y proporcionar mediciones de peso precisas y consistentes, independientemente de dónde se coloque el objeto a medir en la plataforma. Esto los convierte en un componente crucial en el mundo de los sistemas de pesaje, desempeñando un papel esencial en muchas básculas industriales y comerciales que pueden construirse con una sola celda en lugar de múltiples sensores colocados en cada esquina.

Las celdas de Células de carga de un solo punto vienen en una variedad de formas y tamaños y hay un corte en el elastómero del sensor, la apertura controla el espesor del metal en varios puntos a lo largo del cuerpo de la celda de carga, lo que define la capacidad del sensor y es la clave para la capacidad de la celda para adaptarse a cargas descentradas.

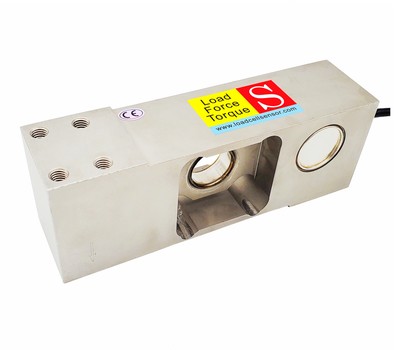

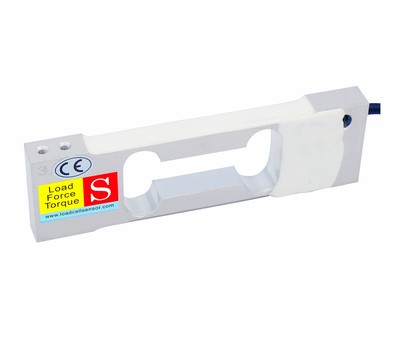

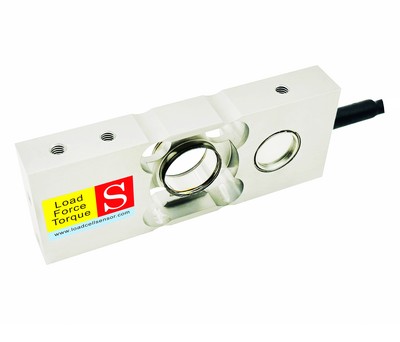

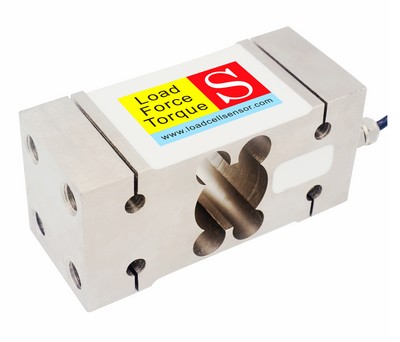

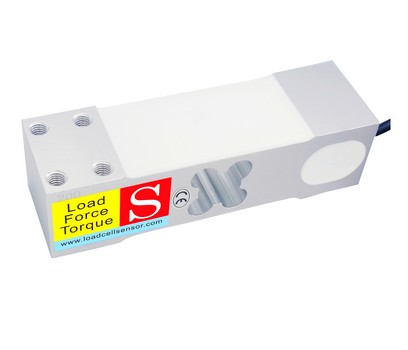

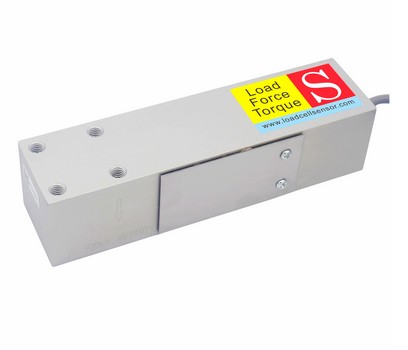

Las células de Células de carga de punto único suelen estar hechas de aluminio, acero aleado o acero inoxidable. El aluminio es muy adecuado para celdas de carga de baja capacidad utilizadas principalmente para pesaje estático, el acero aleado es adecuado para celdas de carga de rango medio con presupuesto ajustado, mientras que el acero inoxidable es ideal para pesaje dinámico y aplicaciones que requieren resistencia a la corrosión o lavados frecuentes.

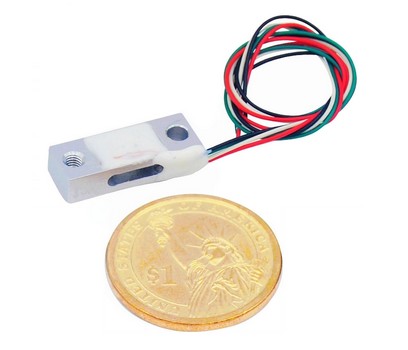

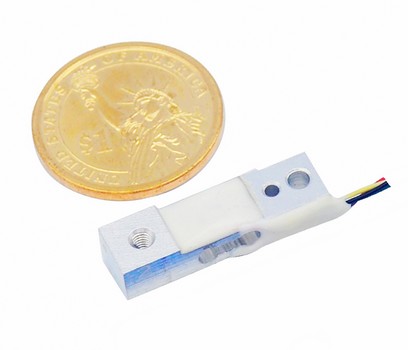

En general, una celda de carga de un solo punto consta de cuatro galgas extensométricas, algunas celdas de carga de microhaz pueden tomar dos o solo una galga extensométrica con configuración de puente completo de Wheatstone. El cuerpo del sensor debe pulirse para acomodar las galgas extensométricas que deben unirse cuidadosamente al elemento metálico. Cuando se carga el sensor, la forma de la celda de carga se deforma ligeramente; el cambio es detectado por las galgas extensométricas que se distorsionan al unísono con el cuerpo, lo que resulta en un cambio de voltaje. Esta señal de voltaje es proporcional a la fuerza o el peso aplicado y puede procesarse y mostrarse aún más como un valor de peso.

LCS ofrece celdas de carga de un solo punto con rangos de medición de 30 g a 1000 kg, precisión de hasta el 0,02 % de la escala completa y clase de protección de ingreso de hasta IP68. Si está buscando algo único, podemos ayudarlo con una solución personalizada.
